噴淋塔外徑偏差對安裝及性能的影響分析

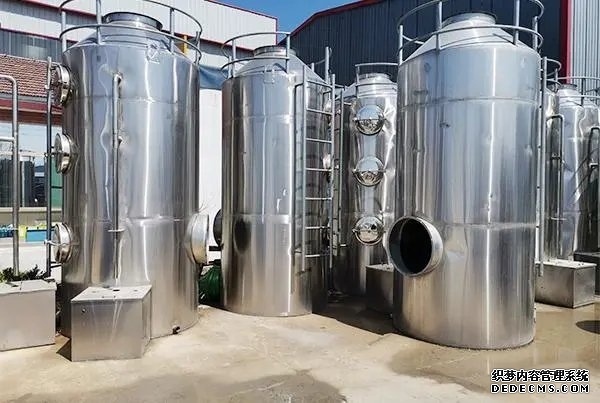

噴淋塔作為工業廢氣處理系統中的核心設備，其結構精度直接影響安裝效率與運行性能。外徑偏差是制造或施工過程中常見的誤差類型，可能導致安裝困難、氣液分布不均等問題。本文從安裝工藝、流體力學性能及長期運行穩定性三方面，系統分析外徑偏差的影響機制，并提出控制建議。
一、外徑偏差對安裝過程的影響
1. 連接部件的適配性問題
法蘭對接難度：外徑偏差會導致噴淋塔與管道、風機等設備的法蘭接口出現間隙或應力集中。若偏差超過標準范圍（如±5mm），需強制調整螺栓孔位置，可能引發法蘭變形或密封失效。
基礎固定隱患：塔體底部支座與混凝土基礎的接觸面因外徑偏差無法完全貼合，導致局部承重過***，長期運行可能引發基礎開裂。
2. 垂直度與穩定性風險
外徑偏差可能伴隨塔體圓度誤差，安裝時難以通過常規校準手段保證垂直度。例如，某化工項目案例顯示，外徑偏差達8mm的噴淋塔在安裝后傾斜角度超過0.5°，導致循環泵負載增加12%。
3. 附屬設施定位偏移
爬梯、平臺及儀表接口需按設計外徑預制。外徑偏差將迫使現場修改支撐件長度或角度，延誤工期并增加改造成本。
二、外徑偏差對性能的關鍵影響
1. 氣液傳質效率下降
氣流分布異常：塔體截面形狀不規則會破壞填料層上方液體分布器的均勻布水效果。實驗數據表明，外徑偏差每增加1%，截面速度偏差率上升0.8%，導致局部干區面積擴***，傳質效率降低5%10%。
壓降波動：筒體橢圓度超標的噴淋塔內壁粗糙度變化，使氣流阻力增加。某環保測試報告顯示，外徑偏差超差10mm時，系統全壓損失升高15%，風機能耗顯著上升。
2. 材料耐久性受損
腐蝕加速：筒體拼接處因外徑偏差產生的縫隙易形成湍流沖刷，尤其在酸性廢氣處理場景中，焊縫區域腐蝕速率可達正常工況的23倍。
熱應力裂紋：高溫工況下，非對稱結構導致的熱膨脹不均可能引發塔體變形，某鋼鐵廠實測數據顯示，外徑偏差超標的設備年均維修次數增加4次。
3. 操作參數偏離設計值
液泛提前發生：有效截面積減小會提高空塔氣速，當實際外徑小于設計值時，液泛氣速臨界點提前，處理能力下降。例如，直徑偏差6%的噴淋塔***允許氣量減少約9%。
除霧效率降低：***部除霧器安裝位置因外徑偏差產生錯位，導致逃逸液滴濃度超標，排放指標難以滿足環保要求。
三、偏差控制策略與***化建議
1. 制造階段公差管理
采用激光掃描儀進行三維尺寸檢測，確保筒體圓度≤3mm/m，縱縫錯邊量＜1.5mm。
***先選用卷板成型工藝替代手工焊接，可將外徑偏差控制在ISO 1119標準規定的±2‰范圍內。
2. 安裝調試關鍵技術
實施預組裝驗證：分段運輸的塔體應在地面完成組對，使用液壓千斤***校正橢圓度至≤5mm。
應用應變片監測：關鍵受力部位實時監測螺栓載荷，避免因強行裝配產生殘余應力。
3. 運行維護改進方案
建立定期測量制度，使用紅外測距儀跟蹤外徑變化，預警腐蝕減薄趨勢。
開發CFD仿真模型，輸入實際幾何參數預測性能衰減，實現預防性維護。
結論
噴淋塔外徑偏差通過多物理場耦合作用影響系統可靠性，需在全生命周期內嚴格控制。制造商應強化質量管控，安裝單位需提升精密施工能力，***終用戶則需完善監測體系。三者協同可降低90%以上由幾何誤差引發的故障風險，保障廢氣治理系統的穩定運行。
